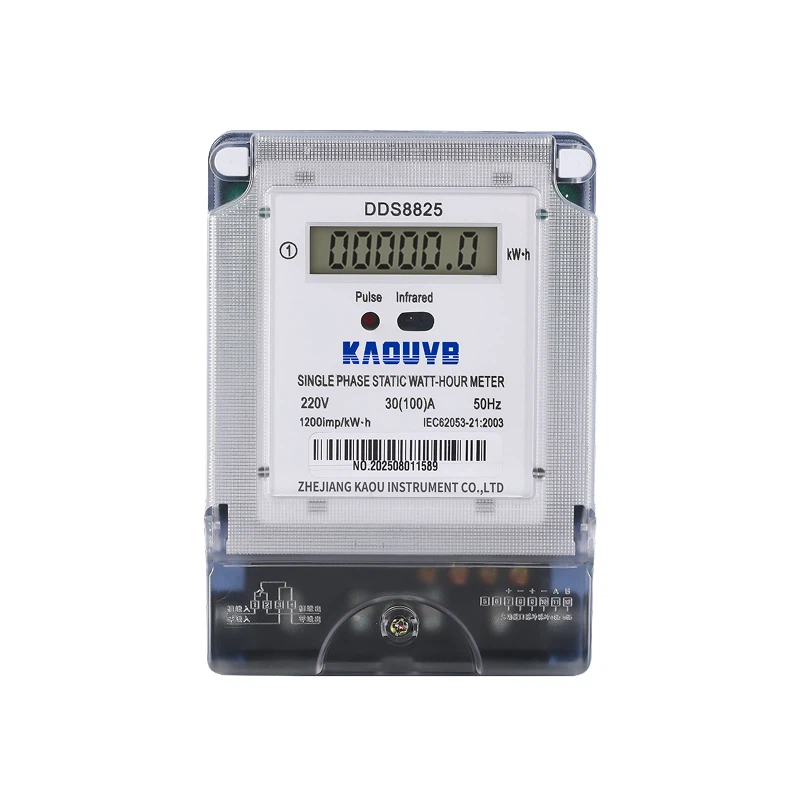

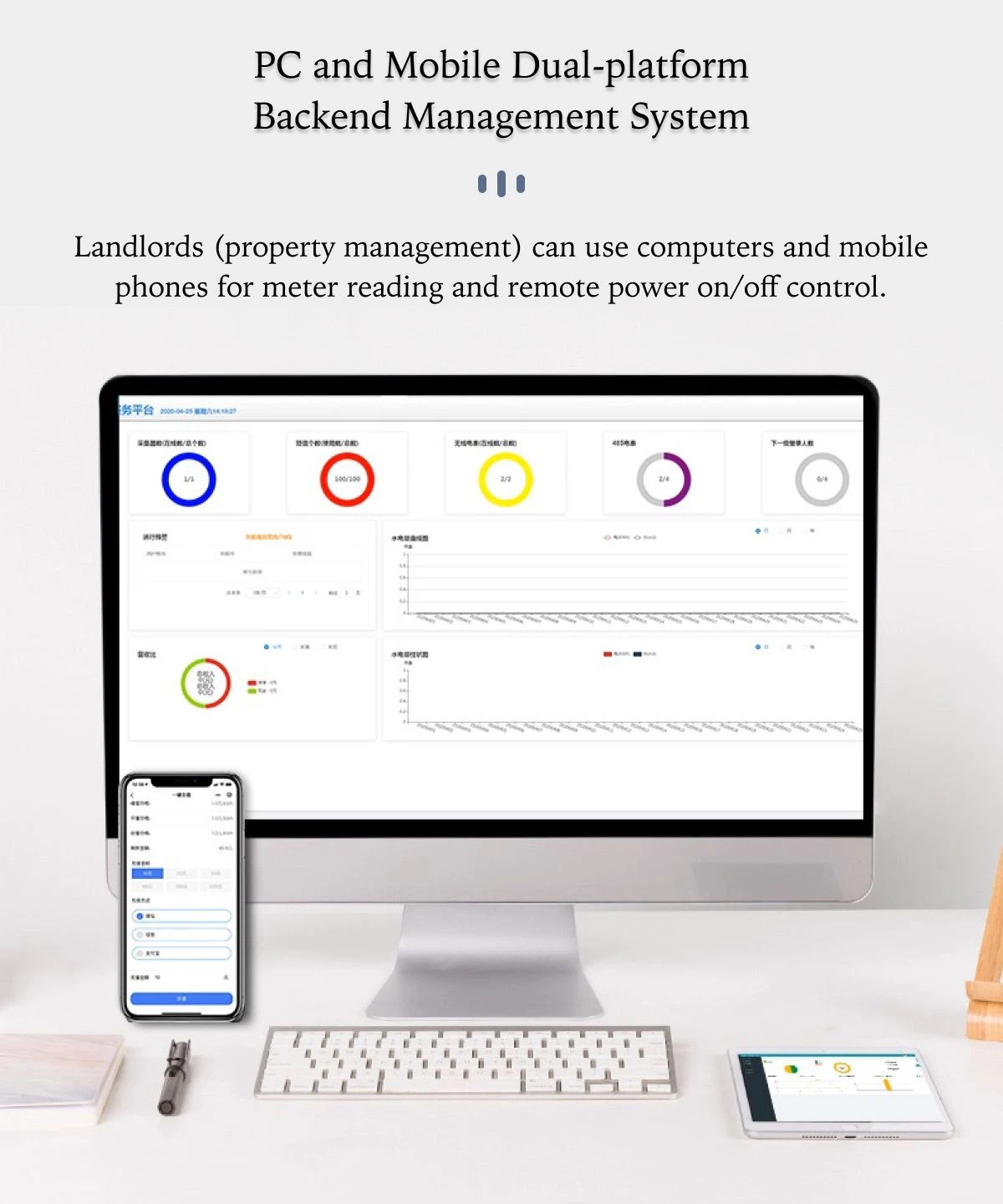

เครื่องวัดพลังงานเฟสเดียวที่มี rs485 เป็นเครื่องวัดพลังงานไฟฟ้าอัจฉริยะขนาดเล็กรุ่นใหม่ที่เปิดตัวโดยบริษัทของเรา โดยใช้ประโยชน์จากประสบการณ์หลายปีในการออกแบบมิเตอร์ไฟฟ้า มิเตอร์ชุดนี้ใช้จอแสดงผล LCD แบบแบ่งส่วนความละเอียดสูง- และอินเทอร์เฟซการสื่อสาร RS485 เพื่อให้เกิดการแลกเปลี่ยนข้อมูลแบบเรียลไทม์-กับคอมพิวเตอร์ระดับสูง ทำให้สามารถอ่านมิเตอร์ระยะไกลได้ (พร้อมฟังก์ชันรีโมทคอนโทรลสำหรับการเปิด/ปิด และฟังก์ชันเสริมของการเติมเงินแบบเติมเงินระยะไกล) ช่วยอำนวยความสะดวกในการจัดการการใช้ไฟฟ้าแบบอัตโนมัติอย่างมาก
ข้อมูลจำเพาะ
|
หมวดหมู่พารามิเตอร์ |
ข้อมูลจำเพาะเฉพาะ |
|
กระแสไฟฟ้าพื้นฐาน |
10(40)A, 15(60)A |
|
แรงดันอ้างอิง |
220V |
|
การใช้พลังงาน |
<4VA/phase |
|
ขนาด (แบบติดผนัง-) |
115 มม.×115 มม.×61 มม |
|
อินเตอร์เฟซการสื่อสาร |
อาร์เอส485 |
|
วิธีการแสดง |
หน้าจอแอลซีดี |

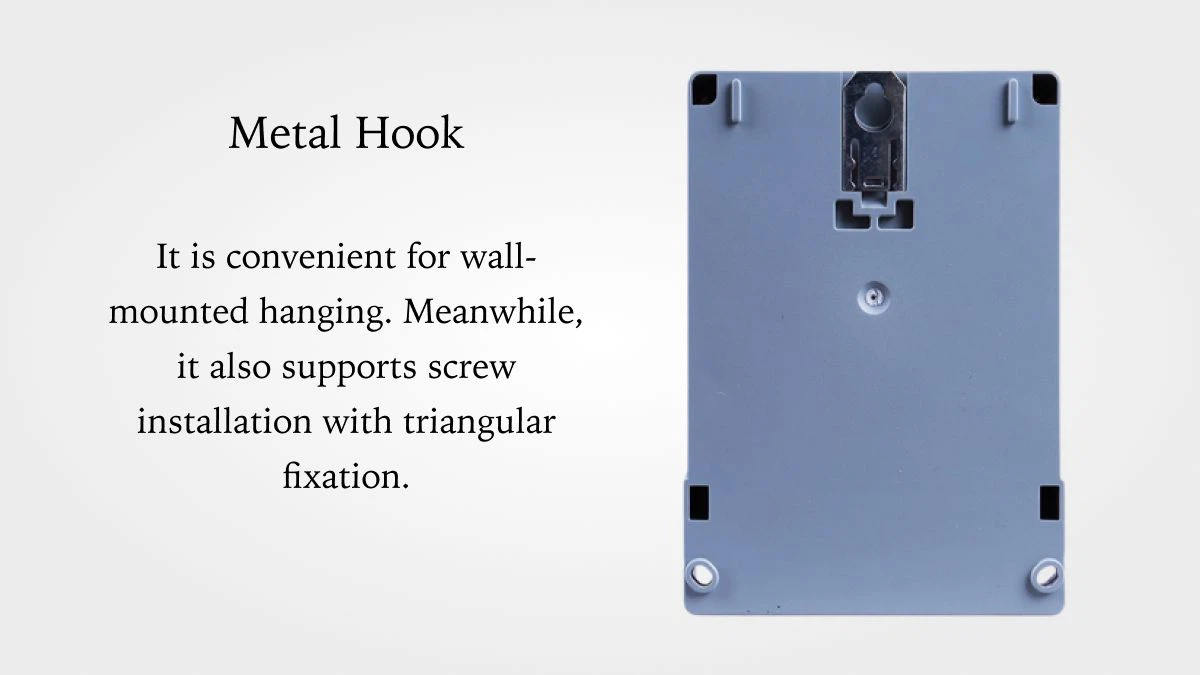

การติดตั้งและการเดินสายไฟ

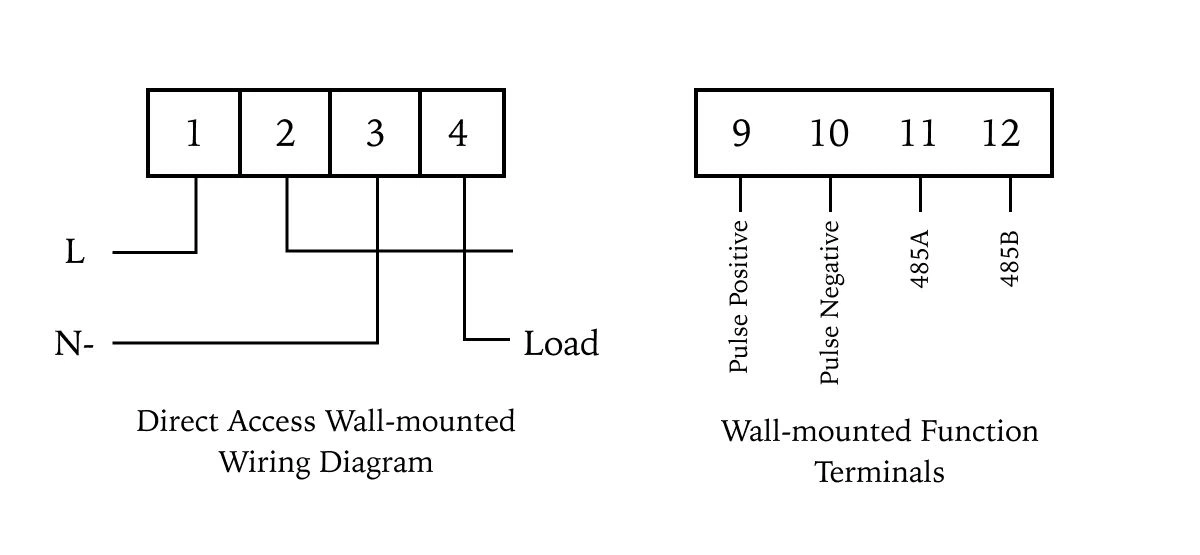

แผนภาพการเดินสายไฟ:ขั้วต่อ 1- แบบติดผนัง 4 ตัวใช้สำหรับการจ่ายไฟและการเดินสายโหลด (1 และ 2 เชื่อมต่อกับสาย L, 3 และ 4 เชื่อมต่อกับสาย N, เชื่อมต่อโดยตรงกับโหลด) ขั้วต่อ 9-12 คือขั้วต่อฟังก์ชัน (9: พัลส์บวก, 10: พัลส์ลบ, 11: 485A, 12: 485B)
ข้อควรระวังในการติดตั้ง:การเดินสายไฟต้องอ้างอิงถึงแผนภาพการเดินสายไฟทางกายภาพที่ด้านข้างของมิเตอร์ และขอแนะนำให้ใช้ขั้วต่อสายทองแดงในการเชื่อมต่อ สำหรับมิเตอร์เชื่อมต่อโดยตรง- ให้แยกแยะระหว่างทิศทางของสายไฟขาเข้าและขาออก และขันสกรูให้แน่นเพื่อป้องกันการสัมผัสที่ไม่ดีจนทำให้เกิดการทำงานของมิเตอร์ที่ผิดปกติ
ผังกระบวนการผลิต
ต่อไปนี้เป็นผังกระบวนการของเครื่องวัดพลังงานเฟสเดียวที่มี rs485
การจัดหาและตรวจสอบส่วนประกอบ
จัดหาส่วนประกอบหลัก เช่น โพเทนชิโอมิเตอร์ สับเปลี่ยน และจอ LCD คัดกรองส่วนประกอบที่ผ่านการรับรองผ่านการตรวจสอบรูปลักษณ์และการทดสอบประสิทธิภาพเพื่อให้มั่นใจในคุณภาพของวัตถุดิบ
การผลิตและการเชื่อมบอร์ด PCB
ผลิตบอร์ด PCB ตามการออกแบบวงจร ส่วนประกอบการเชื่อมโดยใช้ SMT (เทคโนโลยี Surface Mount); หลังจากเสร็จสิ้น ให้ดำเนินการตรวจสอบรอยต่อบัดกรีเพื่อตรวจสอบปัญหาการบัดกรีเย็นและปัญหาการบัดกรีที่ขาดหายไป เพื่อให้มั่นใจถึงการนำไฟฟ้าของวงจร
การประกอบและการทดสอบเบื้องต้น
ประกอบบอร์ด PCB เคส เทอร์มินัล และชิ้นส่วนอื่นๆ ให้เป็นผลิตภัณฑ์สำเร็จรูป จ่ายไฟ-ในการทดสอบเบื้องต้นเพื่อตรวจสอบว่าจอแสดงผล LCD และฟังก์ชันการวัดแสงพื้นฐานเป็นปกติหรือไม่ และกำจัดผลิตภัณฑ์ที่มีฟังก์ชันผิดปกติออกไป
การสอบเทียบความแม่นยำและการทดสอบอายุ
ใช้อุปกรณ์สอบเทียบไฟฟ้ามาตรฐานเพื่อสอบเทียบความแม่นยำของมิเตอร์ให้ตรงตามข้อกำหนดความแม่นยำคลาส 1
การตรวจสอบขั้นสุดท้ายและบรรจุภัณฑ์
ดำเนินการตรวจสอบขั้นสุดท้ายเกี่ยวกับผลิตภัณฑ์ที่มีคุณสมบัติในการทดสอบอายุ รวมถึงการตรวจสอบรูปลักษณ์ การทดสอบฟังก์ชันซ้ำ และการตรวจสอบพารามิเตอร์ ติดฉลากผลิตภัณฑ์ที่ผ่านการรับรองและผลิตภัณฑ์บรรจุภัณฑ์เพื่อไม่ให้เกิดความเสียหายระหว่างการขนส่ง
